Виды ТСД: области применения, функции и возможности

Терминалы сбора данных (ТСД) представляют собой мобильные компьютеры со встроенными сканерами штрихкодов. Выпускаются в ударопрочных корпусах, защищенных от пыли и влаги. На «борту» портативных устройств — АКБ, способные обеспечить от 6 ч автономной эксплуатации. ТСД работают на базе предустановленной операционной системы семейств Windows (CE, Mobile, Embedded) или Android. Соединение с ПК, ноутбуками, серверами, источниками питания и периферийными устройствами выполняется как через проводной интерфейс (USB), так и через беспроводные — Wi-Fi, Bluetooth. Многие современные модели ТСД умеют подключаться к сетям 4G и поддерживают мобильный интернет. В обзоре  — о  видах терминалов сбора данных: рассказываем, какими бывают функции и возможности ТСД.

Виды терминалов сбора данных по уровню защищенности

Все модели мини-компьютеров выпускаются в герметичных корпусах. Разница — в степени защищенности. Определяется по международной классификации International Protection Marking — сокращенно IPM, регулируемой такими стандартами:

  • IEC 60529;

  • DIN 40050;

  • ГОСТ 14254.

Каждой модели ТСД присваивается индекс вида IPXY, где Х указывает степень защиты от пыли, а Y — от влаги. Самым высоким считается IP68. Такой индекс присваивается абсолютно герметичному оборудованию, которое выдерживает погружение под воду на несколько часов без потери функционала.

Используя IPM, можно выделить 3 сегмента ТСД по уровню защищенности:

  1. Начальный — до IP64.

  2. Промышленный — от IP64.

  3. Сверхзащищенный — от IP67.

Модели начального класса — бюджетные — подходят для использования в торговых залах и на небольших, хорошо отапливаемых примагазинных складах. Такое оборудование также чувствительно к опрокидываниям. Часть мобильных компьютеров начального класса можно осторожно задействовать для доставки, при условии, что они оборудованы модулями связи 4G. В некоторых случаях подойдут даже смартфоны — при этом следует учитывать, что они серьезно уступают по функциональности профессиональной технике.

Промышленные модели оптимальны для эксплуатации на средних и больших складах: торговых, в том числе оптовых, логистических и производственных. Им не страшны даже сильно пыльные и сильно загрязненные локации с высоким уровнем вибрации (шума). У промышленных моделей — повышенная ударопрочность корпуса: как правило, их можно ронять с высоты 1,8 м и выше.

Сверхзащищенные мини-компьютеры подходят для работы в горячих цехах, неотапливаемых ангарах, на уличных площадках. Их можно использовать для доставки, в том числе крупногабаритных грузов. Главное отличие — способность выдерживать повышенные нагрузки. Сверхзащищенные модели применяются в аэропортах, на морских судах и крупных транспортных узлах — фактически, в полевых условиях (производители так и указывают в спецификациях).


Еще одна специфическая локация — холодильник. Внутри можно использовать только морозостойкие модели, которые способны работать при температурах от –30 °C. Здесь нельзя не упомянуть легендарную модель Zebra MC93 с IP65, которая отличается повышенной ударопрочностью — ее можно ронять на бетонный пол с высоты до 3,1 м.

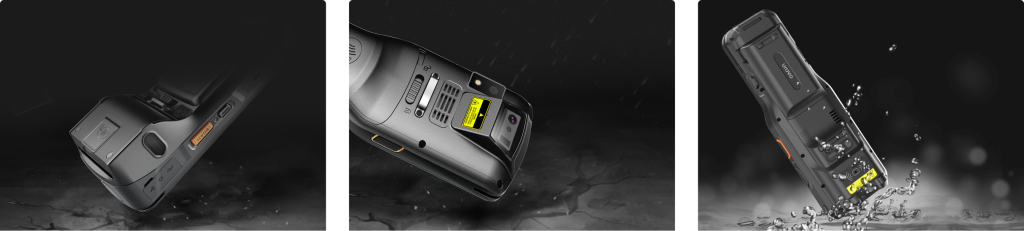

В двух словах об ударопрочности

Тут следует оговориться, что ударопрочность — условная характеристика. Конечно, инженеры указывают ее в описании оборудования, но слепо верить показателям нельзя. Устойчивость корпуса мобильного терминала к механическому воздействию определяется дроп-тестом. Испытания проводит компания-разработчик. При дроп-тестировании специалисты выявляют такие показатели:

  • максимальную высоту, с которой можно ронять оборудование без потери функциональности аппарата;

  • количество падений, после которых устройство гарантированно выйдет из строя;

  • число опрокидываний на бетон.

Это интересно! Тестирования некоторых моделей мини-компьютеров проводились в барабанах запущенных стиральных машин. Устройства выдерживали полный цикл стирки и не ломались.

Бетон — самое жесткое покрытие, поэтому на него ориентируются, определяя уровень ударопрочности устройства. Терминал Urovo RT40 с легкостью выдержал испытания бетоном, переходите смотреть краш-тест на нашем YouTube-канале по ссылке.

Какие бывают ТСД: типы встроенных считывателей

Сканер штрихкодов — обязательный модуль (OEM) в составе ТСД. От его аппаратных спецификаций зависят возможности считывания идентификаторов.

В первую очередь, OEM-сканеры дифференцируются по типу распознаваемых кодов: 1D — простых (линейных), 2D — составных (двумерных).

1D-считыватели разделяются на два подтипа:

  • светодиодные — на базе CCD-матрицы. Это модули, которые сканируют идентификаторы на высокой скорости. Они надежны и выносливы — внутренняя конструкция не включает движущихся элементов;

  • лазерные — на базе системы зеркал. Более хрупкие, чем светодиодные. Менее устойчивы к внешним механическим воздействиям.

Линейные сканеры не подходят для работы с маркировкой и не распознают кодов формата Data Matrix.

Считыватели двумерных штрих кодов или 2D-имиджеры работают по технологии фотосканирования — на базе компактной цифровой камеры. Оптический механизм распознает идентификатор как единую картинку и делает снимок. Матричные 2D-сканеры поддерживают функции аппаратного декодирования. Они самостоятельно дешифруют сведения, заложенные в картинке. Модели ТСД без встроенных аппаратных декодеров обращаются к программам и встроенным в них сценариям распознавания изображений.

Внутренняя конструкция 2D-имиджеров не включает движущихся элементов. Это прочные OEM-модули — они устойчивы как к внешним, так и к внутренним механическим повреждениям. 2D-сканеры легко распознают Data Matrix и готовы к работе с маркируемыми товарами. Некоторые модели мини-компьютеров оборудуются прогрессивными OEM-считывателями, которые распознают «тяжелые» идентификаторы:

  • бликующие;

  • частично испорченные;

  • потертые;

  • нанесенные на мятые этикетки, ярлыки с заломами;

  • плохо пропечатанные;

  • слабо контрастные.

image 964.png

Важно знать! Светодиодные OEM-сканеры распознают идентификаторы с глянцевых ярлыков и потертых этикеток лучше, чем любые другие. Правило относится только к линейным штриховым кодам.

Если вы планируете использовать мини-компьютер в темноте — в плохо освещаемых помещениях или на улице в вечернее и ночное время, советуем обратить внимание на характеристики подсветки. Она должна быть динамической. OEM-считыватель, имеющий такую подсветку, «видит» идентификаторы в абсолютной темноте.

Поставка ТСД: особенности аппаратной комплектации и аксессуаров

Большинство мобильных терминалов выпускается в двух и более модификациях, различающихся аппаратными опциями в рамках одной и той же модели. То есть перечни модулей в составе корпуса по сути одного и того же устройства могут быть разными. Модификация модели ТСД определяет:

  • возможности считывания идентификаторов;

  • тип клавиатуры — физическая/сенсорная/комбинированная;

  • объемы «оперативки» и встроенной памяти;

  • частоту процессора (редко);

  • наличие/отсутствие радиочастотного модуля или разъема для монтажа RFID-насадки;

  • семейство и версию ОС;

  • набор предустановленного программного обеспечения: мобильных приложений и утилит;

  • наличие/отсутствие аксессуаров в базовой и/или расширенной поставке.

Сканеры штрихкодов

Являются ключевыми элементами мобильных терминалов. Помимо формата считываемых кодов, различаются дистанцией сканирования:

  • SR (Standard Range) — стандартная — 0,6–1 м;

  • MR (Middle Range) — средняя — до 6 м;

  • LR (Long Range) — дальняя — до 16 м;

  • ER (Extended Range) — расширенного диапазона — 20 м и дальше.

Клавиатуры

Дифференцируются по типам и числу кнопок. Существуют такие виды:

  • цифровые;

  • цифро-буквенные;

  • функционально-цифровые.

Съемные клавиатурные блоки с поддержкой hot swap устанавливаются, как правило, на промышленных моделях мини-компьютеров. Их можно менять вручную и самостоятельно, не обращаясь в специализированный сервис. Процедура занимает до 10 минут — это очень удобно, если оборудование эксплуатируется в цеху, на улице (например, во время разъездов), в крупной оптовой или производственной складской локации.

ОЗУ и ПЗУ

Объемы оперативной (ОЗУ) и встроенной памяти (ПЗУ) «внутри» одной модели мобильного терминала могут зависеть только от модификации и различаться на несколько ГБ. Классические варианты: 1/8 — в стандартной, 16/32 и 4/64 ГБ — в расширенной модификациях. При этом в продаже уже встречаются вариации с 128 ГБ встроенной памяти.

Радиочастотный модуль

Сканер радиометок в составе корпуса устройства или возможность монтажа RFID-насадки — незаменимая опция, если вы планируете:

  • вести учет чипированных МЦ на адресном складе;

  • использовать мобильный терминал на оптовом/транзитном складе.

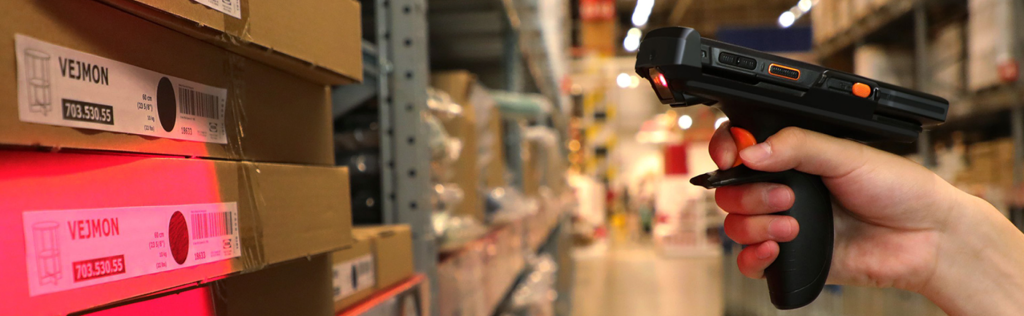

Пистолетная рукоять

Это внешний аксессуар, облегчающий прицеливание. Модификации, оснащенные пистолетными рукоятями в базовой комплектации, содержат отметку в спецификациях — Pistol Grip. Они хорошо подходят для применения ТСД в помещениях с высокими потолками и/или многоярусными (многоэтажными) стеллажными конструкциями. Также модели Pistol Grip упрощают считывание идентификаторов с крупногабаритных грузов. Все дело в упаковке, с которой бывает сложно сканировать коды, нанесенные в труднодоступных местах.

image 965.png

Чехлы и бамперы

Аксессуары, повышающие ударопрочность устойчивость к механическим воздействиям. Важны, если ТСД эксплуатируются:

  • в замкнутых помещениях, где практически не используются электрические приборы (в темноте технику часто роняют);

  • в горячих цехах — чехлы защищают устройства от высоких температур;

  • на складах с бетонными полами;

  • на улице и открытых площадках с асфальтовым покрытием.

Матерчатые и пластиковые чехлы и резиновые бамперы спасают модели с низкой ударопрочностью (до 1,2–1,5 м на бетон) от механических повреждений. Аксессуары могут повысить ее до 2 м. Особенно, в тандеме — если используются и бампер, и чехол.

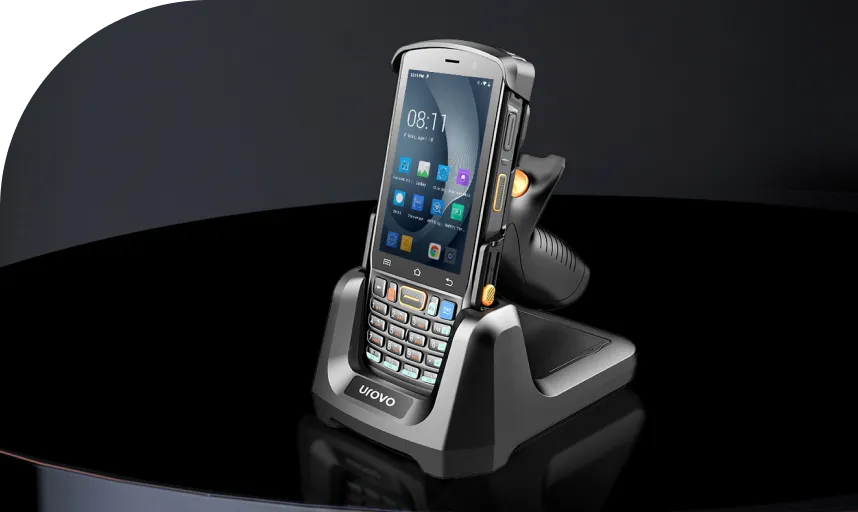

Устройства для зарядки батареи

Аксессуары, повышающие как комфорт при использовании, так и производительность. Способны существенно сэкономить время. С ТСД, подключенным к ПК через зарядно-коммуникационную подставку, работать гораздо удобней, чем с терминалом сбора данных, соединенным с компьютером по USB-шнуру.

Мультислотовые кредлы или док-станции — легкие, переносные устройства, которые обеспечивают возможность пополнения ресурса сразу нескольких ТСД (или АКБ). Подходят для обслуживания парка одинаковых или совместимых моделей мини-компьютеров. Кредлы с гнездами для аккумуляторов заряжают сразу несколько комплектующих.

image 966.png

Важно! Запасная АКБ позволит обеспечить бесперерывную автономную эксплуатацию мини-компьютера.

Самые популярные марки ТСД

Каждый год эксперты составляют рейтинги разработчиков профессиональной техники. Топ производителей мини-компьютеров в 2022 включает Zebra (одного из лучших) и Honeywell (США), Urovo, CipherLab, iData и Chainway (Китай), Datalogic (Италия), PointMobile (Южная Корея), АТОЛ (Россия). На официальных сайтах этих разработчиков множество полезного контента:

  • ссылки на фирменные драйверы и утилиты;

  • подробные описания оборудования;

  • статьи, обзоры и видео;

  • адреса брендовых магазинов и центров технического обслуживания;

  • условия гарантийного сервиса и другое.

Среди крупнейших интернет-магазинов, в которых можно купить мобильные терминалы — kkmsale.ru и scanberry.ru.

Совет. Если вам нужен промышленный мобильный терминал, покупайте его в офлайн-магазине. Так у вас будет возможность посоветоваться с менеджером зала и протестировать дорогостоящее устройство.

Автоматизация учета с ТСД и «МРМ: место кладовщика»

Мы разработали специализированное мобильное приложение для автоматизации рабочего места сотрудника небольшого ордерного склада с адресным хранением. Решение «МРМ: место кладовщика» подходит:

  • для приемщиков;

  • сборщиков онлайн- и офлайн поставок;

  • контролеров;

  • водителей погрузочно-разгрузочной техники.

Мобильное приложение «МРМ: место кладовщика» идет как дополнение к конфигурации «1С:Управление торговлей 11» (УТ 11) и платформе «1С:ERP». Выполните настройку своего ордерного склада! Вы сможете осуществлять приемку и отгрузку товаров согласно внутренним документам — приходному и расходному ордерам.

«МРМ: место кладовщика» автоматизирует такие бизнес-процессы:

  • распределение задач, отправляемых с ПК руководителя, между другими работниками склада;

  • контроль товарных поступлений;

  • размещение МЦ по складским ячейкам;

  • сборку онлайн- и офлайн-заказов на отгрузку с адресного склада;

  • контроль товарных поставок контрагентам;

  • инвентаризацию, в том числе комплексную;

  • контроль исполнения задач.

Наше приложение из коробки интегрируется с УТ 11 и «1С:ERP». Минимизируйте влияние человеческого фактора и сократите риски ошибок как складе с адресным хранением, так и без него. Экономьте время при проведении инвентаризации. Подключайте к 1С парк мобильных терминалов, чтобы в товароучетной системе могли работать сразу несколько сотрудников склада.

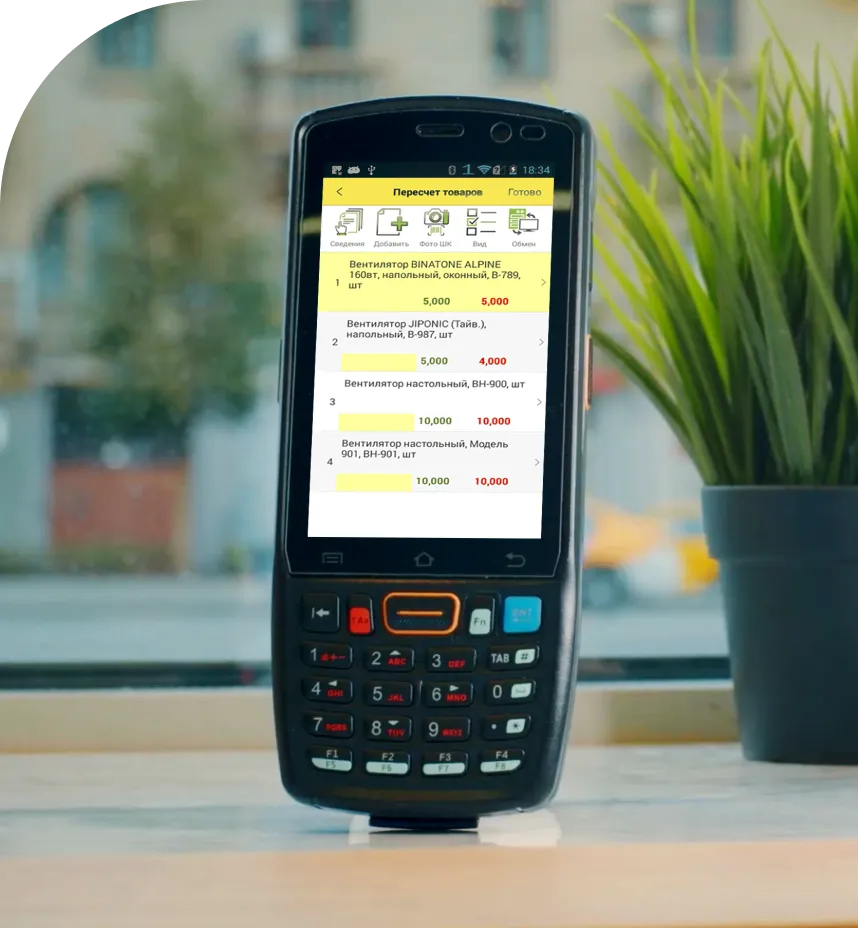

дт40 1.png

Основные преимущества «МРМ: место кладовщика»:

  • интеграция мобильной платформы 1С с ТСД Urovo. Мы гарантируем надежную и бесперебойную работу комплекта;

  • доступ к демонстрационной версии приложения при покупке любого ТСД производства Urovo;

  • возможность передачи данных по API, через XML-таблицы, по регламентным документам;

  • моментальная синхронизация с Android-устройствами;

  • поддержка мобильной печати.

«МРМ: место кладовщика» умеет:

  • взаимодействовать с ПК, ноутбуком, телефоном и/или планшетом на базе Android по Wi-Fi;

  • автоматически апдейтиться через RS;

  • сохранять данные при переносе на другую платформу — как программную, так и аппаратную;

  • использовать видеокамеру, встроенную в ТСД Urovo, и делать фото МЦ. Привязывайте снимки к нужным объектам в 1 клик — прямо в приложении!

Обращайтесь к нам: поможем подобрать мобильный терминал, подходящий вашему бизнесу. При необходимости доработаем или изменим функциональность приложений по вашим требованиям.

Терминал сбора данных: как правильно выбрать

ТСД — идеальный инструмент для автоматизации учета и торговли, который применяется в ретейле, доставке, логистической, транспортной и промышленной отраслях. Разрабатывая ту или иную модель (или модификацию), инженеры принимают во внимание не только область бизнеса, но и локацию, в которой будет использоваться устройство. Так, выделяют 3 категории мобильных терминалов: складские, уличные — для выездной работы и эксплуатации на открытых площадках (строительных, транзитных), для торговых залов. Спецификации и критерии модели определяют и сферы, и локации ее применения.

Терминал сбора данных для склада: спецификации

Склады — сложные и «капризные» локации со своей внутренней классификацией. Они различаются площадью, высотой потолков, внутренней отделкой, температурным режимом и, как следствие, уровнем требуемой автоматизации. ТСД для складов — самая интересная и сложная категория мобильных компьютеров. Рассмотрим их возможности и особенности.

Быстродействие

Для выполнения складских операций требуется обработка данных большого объема, множества товарных номенклатур. Могут понадобиться ресурсоемкие специализированные приложения, их использование в многооконном режиме.

ТСД, который «вытянет» такую нагрузку, комплектуется:

  • процессором не менее чем с 4 ядрами и частотой от 1,5 ГГЦ;

  • «оперативкой» — от 4 ГБ;

  • встроенной памятью — от 16 ГБ.

Емкий аккумулятор

АКБ емкостью до 4 000 мАч хватает всего на 8–10 часов автономной работы. Далее — батарею нужно перезаряжать. Чтобы ресурса аккумулятора хватало на 1—2 рабочие смены (12–24 ч), должна быть не менее 5 000 мАч. Модели ТСД, предназначенные для применения на производственных складах, наделяются опцией hot swap — горячей замены АКБ. Это значит, что помимо съемного аккумулятора, в мобильном терминале установлен еще и встроенный, которого хватает на 5–10 минут. За это время пользователь успеет заменить «пустую» батарею на «полную», не отключая ТСД и не опасаясь потери текущей информации.

Физическая клавиатура

Аппаратная опция, часто встречающаяся на промышленных моделях. Выручает, если нужно систематически вводить большое количество товарных позиций вручную. Модель с цифро-буквенной клавиатурой оптимальна для исполнения задач, которые требуют постоянного ручного управления данными. Среди них — формирование отчетов с информацией о материальных ценностях (МЦ) непосредственно в зонах их хранения, например, возле складских ячеек. Мобильные терминалы с функционально-цифровыми блоками клавиш хорошо подходят для исполнения рутинных задач: кнопки программируются, а операции совершаются в «один щелчок».

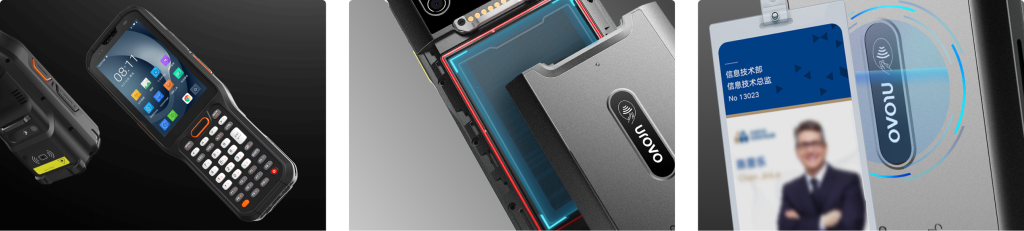

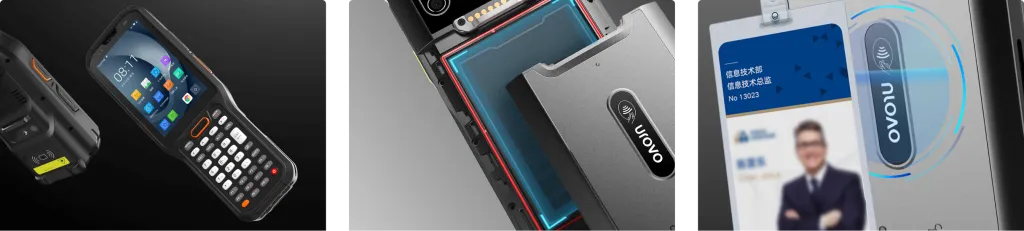

tsd types.png

Радиочастотный модуль

Встроенный сканер радиометок или внешняя RFID-насадка существенно упрощают учет МЦ и оптимальны для использования в составе мобильного терминала на адресном складе. В промышленной, транспортной и логистической отраслях часто практикуется чипирование сырья, комплектующих, готовых изделий, грузов (упаковок) и других материальных ценностей. ТСД со встроенным сканером радиометок — правильный выбор для производственного или транзитного склада. Для работы в торговых и логистических локациях, как правило, достаточно модели с RFID-насадкой. Аксессуаром можно сразу дополнить поставку или купить его позже, по мере необходимости.

Аппаратные опции для комфортной эксплуатации

В случае со складскими моделями, таких опций — 4:

  • микрофон;

  • видеокамера;

  • сенсор силы тяжести;

  • GPS-модуль и счетчик Гейгера.

Микрофон позволяет использовать ТСД в режиме рации: PTT — Push-to-talk. Так, кладовщики, грузчики, товароведы, экспедиторы, водители и сотрудники службы безопасности могут общаться друг с другом на приличной дистанции, например, по складской Wi-Fi-сети — до 250 м на открытых пространствах. PTT-режим также удобен при работе на многоэтажных складах и в локациях с большими территориями.

Камера — аппаратная опция, обеспечивающая возможность фото- и видеофиксации МЦ, товаров, упаковки. Незаменима при постоянных приемках продукции, особенно, лекарств, продовольствия, драгоценностей и мехов, частых транспортировках сырья, оборудования и других МЦ.

Сенсор силы тяжести обеспечивает дополнительную защиту мобильного терминала при опрокидываниях. При срабатывании датчика выполняется отключение встроенной памяти и перевод процессора на сниженное энергопотребление.

Счетчик Гейгера помогает искать нужные объекты. Достаточно активировать режим обнаружения предметов. GPS-модуль прослеживает, где находится ТСД, который направляет пользователя к искомому объекту с помощью звуковых и визуальных подсказок. Кстати, опция выручает при выездной работе. С помощью GPS-приемника можно отслеживать все передвижения водителя, курьера или экспедитора.

Как выбрать ТСД для склада

В первую очередь ориентируйтесь на класс локации: A, B, C или D. В помещениях класса А — потолки высотой от 10 м и мультиэтажные стеллажи из металла. Для работы в таких локациях выбирайте мини-компьютеры с LR- или ER-сканерами штрихкодов вариации Pistol Grip.

Высота потолочных перекрытий в помещениях класса B — не менее 6 м. Обязательные условия причисления склада к этому сегменту — бетонный пол и отопление (в идеале — с регулируемым температурным режимом). Здесь оптимально подходят ТСД с MR- или LR-сканерами.

В классе С — локации с потолками не ниже 4 м и асфальтом, бетоном или плиткой на полу. Для работы в таком помещении выбирайте ударопрочный мини-компьютер и включайте в поставку защитные аксессуары — бампер и чехол. А вот возможности считывателя идентификаторов могут быть вполне скромные — хватит SR- или MR-модуля.

  • В классе D — неотапливаемые подвалы, ангары, цеха — пыльные, загрязненные, с высоким уровнем вибраций. Все остальное, включая высоту потолков, не имеет значения. Здесь нужно выбирать сверхвыносливый мобильный терминал:

  • в ударопрочном корпусе, который выдерживает опрокидывания на любые покрытия не менее чем с 2,1 м;

  • герметичный — от IP65;

  • c динамической подсветкой, обеспечивающей распознавание идентификаторов в абсолютной темноте;

  • в комплекте с защитными аксессуарами — чехлами из текстиля или пластика, резиновыми бамперами.

Как выбрать уличный ТСД

Эксплуатация мини-компьютера на улице или открытой площадке предусматривает:

  • высокую ударопрочность — способность выдерживать падения на бетон и асфальт не менее чем с 1,5 м;

  • герметичность корпуса (и экрана) — от IP65;

  • поддержку мобильного интернета — наличие модуля связи 4G.

C первыми двумя условиями — все понятно. Что касается 4G-модема: наличие Wi-Fi-модуля положения не спасает — устройство может просто не дотянуться до ближайшей точки доступа и постоянно «мигать», теряя соединение с сетью. Это недопустимо, если мобильный терминал используется, например, для доставки.

Кстати, морозостойкие модели можно эксплуатировать не только в холодильниках, но и на улице. В Москве и Санкт-Петербурге зимы, очевидно, мягче, чем в Тюмени. Мы советуем именно морозостойкое оборудование для уличного использования в холодных регионах РФ.

Применение ТСД в торговом зале: как выбрать модель

Здесь стоит руководствоваться принципом «меньше да лучше». Для использования в торговом зале вполне может хватить возможностей обычных бюджетных моделей. Достаточно соблюдения 2 условий:

  1. Удобный экран с диагональю не менее 5 дюймов.

  2. Поддержка мобильной печати.

Первое обеспечивается аппаратной комплектацией. Второе можно соблюсти, установив специализированное ПО, например, DataMobile, выпускаемое компанией Сканпорт (у разработчика отличный блог — вы найдете в нем множество полезных статей и инструкций). Мини-компьютеры с Wi-Fi-модемами умеют связываться с принтерами этикеток напрямую — с любого расстояния в зоне покрытия беспроводной «локалки».

Почему важно соблюдение именно этих условий? В торговом зале ТСД используются в основном для обслуживания гостей и приема заказов. Пример — предприятия общепита: кафе, рестораны, сети быстрого питания. Пользоваться оборудованием с маленьким экраном неудобно — обслуживание посетителей идет медленней и сложней.

Еще один типовой бизнес-процесс торгового зала — актуализация ценников. Здесь без мобильной печати никак. Ее поддержка обеспечивает быструю замену этикетки «не отходя от кассы». Чтобы проверить цену товара, связываются с базой «товароучетки» на сервере или стационарном ПК. Если стоимость товара устарела, этикетку необходимо менять, иногда это нужно сделать быстро. Тогда сотрудник редактирует ценник на мобильном терминале и отдает с него команду на принтер, который тут же распечатывает наклейку или ярлык. Иногда собирать заказ приходится в торговом зале — в этом случае также не обойтись без специализированного приложения.

Опыт показывает: мы часто выбираем устройство «с запасом», модную новинку, которая, казалось бы, может все. Такой принцип диктуется эмоциями — он не всегда рационален. При выборе профессиональной техники важна оптимизация: необходимо руководствоваться нуждами бизнеса, ориентироваться на конкретные, постоянно выполняемые задачи.
